汽车线束端子的种类与选取原则

线束端子是能与对应导电元件构成电路的导电元件。端子包括插针和插孔两种, 起到电气连接的作用, 所用材料为铜及其合金等的良导体, 其表面进行镀银、镀金或镀锡处理, 以提高耐腐蚀性、抗氧化性和防生锈。


端子种类

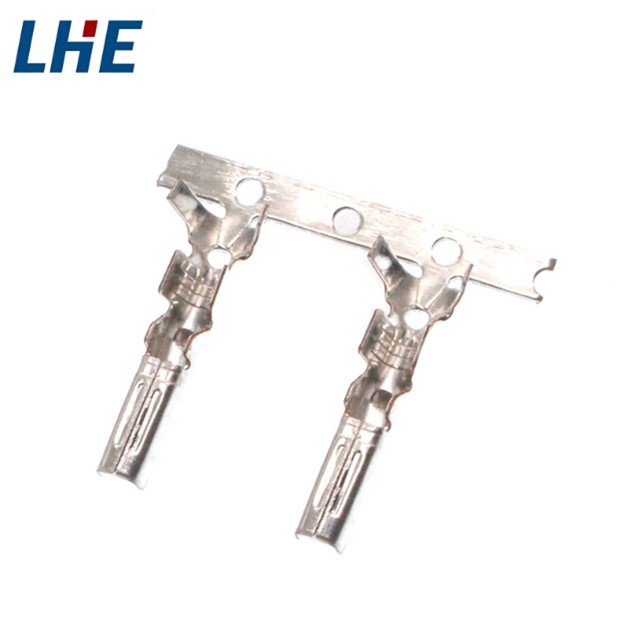

  • 端子按形状可分为片形系列、圆柱形系列、电线接头系列。



  • 片形系列端子采用H65Y或H70Y材质, 料厚为0.3~0.5。

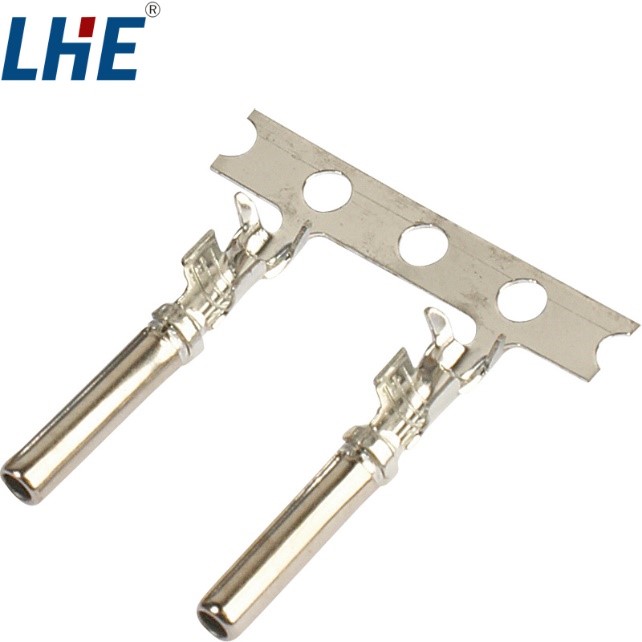

圆柱形系列端子采用H65Y或Qsn6.5-0.1材质, 料厚为0.3~0.4。



电线接头系列端子又分为U形、叉形及孔式3种形式。

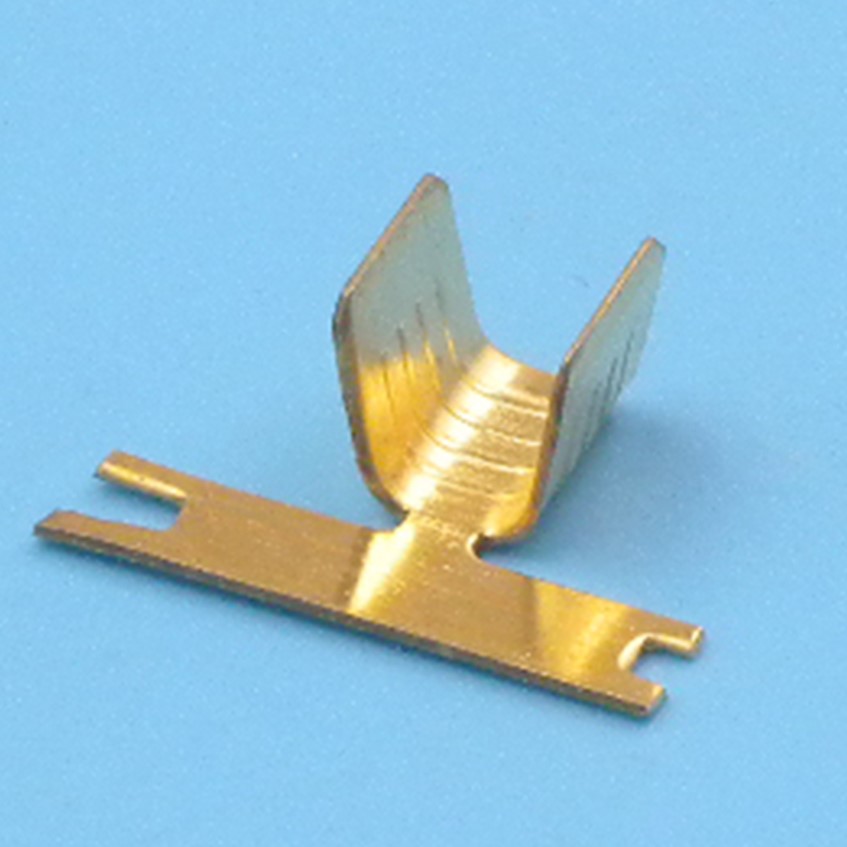

  • U形端子采用H62Y2、H65Y、H68Y 或Qsn6.5-0.1材质, 料厚0.4~0.6



  • 叉形端子又称为Y型端子, Y型端子采用H62Y2材质, 料厚0.4~0.6, 部分表面进行镀镍处理, 导电性能良好,

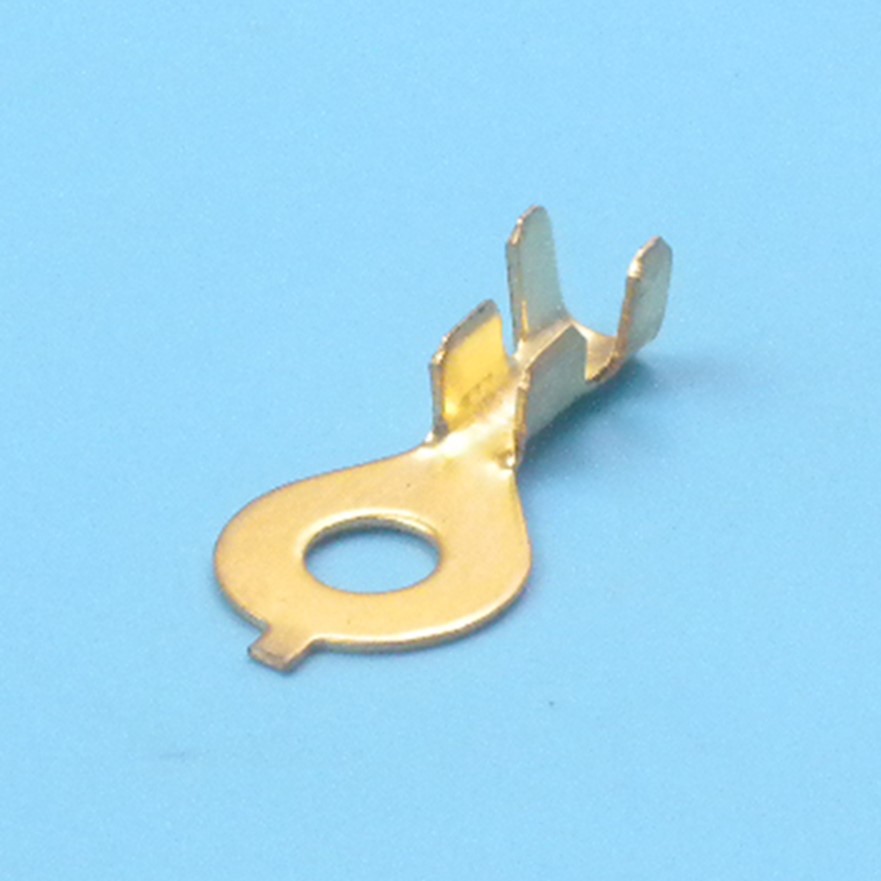

  • 孔式端子一般采用H65Y、H65Y2为基材, 料厚0.5~1.0,

端子的选取原则需根据不同的插接件和不同的需求选择不同镀层的端子。对于要求性能较高的设备, 如安全气囊、ABS、ECU等用的端子, 应优先选用镀金件以保证安全可靠性, 但出于成本考虑, 在满足性能要求的前提下可选择局部镀金处理。具体的选取原则为:

①保证端子与所选的插接件的合理匹配。

②针对所压接电线的线径选择合适的端子。

③对于单孔防水插接件, 要选择尾部能压接防水栓的端子。

④确保连接的可靠性。端子选取时要保证与电器件、对插件的良好接触, 使接触电阻降为最低, 提高可靠性。如:面接触要优于点接触, 针孔式要优于片簧式。在设计时要优先选用双弹簧式压紧结构(接触电阻非常小) 的插接件。

⑤阻抗匹配。有些信号有阻抗匹配要求, 尤其是射频信号, 对阻抗匹配要求更为严格, 阻抗不匹配时会引起信号反射, 从而影响信号传输。所以在选取端子时, 一定要选择阻抗匹配的端子。

以上就是关于汽车线束端子种类与选取的解析, 浙江联和电子有限公司是一家专业生产连接器, 端子, 线束等产品的公司, 有任何关于连接器方面的需求, 欢迎随时联系我们.
