连接器的常见测试

我们联和LHE出厂的所有产品都需要经过严格的检测,特别现在随着连接器端子的技术要求高,功能也在增加,连接器的结构就越来越复杂,测试也逐渐增多。举个例子,连接器现在逐渐向精密、微小型过度,其尺寸测量和外观缺陷的检测工作就比之前复杂多了,何况是内部的性能检测。所以我们联和出品的连接器都必须通过精密的检测机器来自动化检测,这样才能确保检测的精度、效率和准确率。

目前连接器所涉及的测试主要分为三大项:

  • 电气性能测试
  • 环境性能测试
  • 机械性能测试
  1. 电气性能测试

主要测试项目和介绍如下:
耐压试验:目的是为了验证电连接器在额定工作电压下能否安全工作,并验证耐受由于转换、浪涌和其他类似现象引起的瞬时过电压的能力。
绝缘电阻:目的是为了确立测定电连接器的绝缘材料及各密封件在能使这些元件表面或通过其内部产生漏电流的直流电压作用下,所呈现的电阻的方法。
接触电阻:目的是采用测量通过规定电流的接触件两端毫伏压降,来测定搭接了一定长度导线的插合的电连接器的接触件的电阻。
外壳间电连续性:目的是为了确定在摸拟的使用条件下的电连接器外壳的电连续性
导磁率:目的是为了验证样品的导磁率是否低于规定值。


b. 环境性能试验
主要测试项目和介绍如下:
盐雾:目的是为了确定电连接器在有控制的盐液喷雾大气中暴露后对电连接器的元件,表面处理层,机械结构及允许的电气参数等产生的影响.
湿热试验:确定电连接器在高温及高湿环境条件下的适应性
温度循环:为了确定电连接器暴露在模拟的贮藏,运输及使用过程中可能发生的最恶劣条件的极限高温、极限低温时,以及暴露在极限高、低温交替的冲击时的耐受能力。
低气压浸渍:验证一对插合电连接器组装件的连接器至导线间和界面密封处对摸拟的由高空迅速下降时及其后伴随的潮气冷凝水的密封能力。
温度寿命:确定电连接器在规定时间内暴露在环境高温中引起对电连接器电特性和机械特性的影响。
臭氧暴露:确定电连接器耐受一定量臭氧作用的能力。
防火:为了确定接好导线并插合好的电连接器在专用标准规定的火焰温度下经过一定时间后耐火焰的能力。
液体浸渍:确定电连接器暴露在它的使用寿命过程中可能接触到的特定液体中耐恶化的能力。
低温低气压:了模拟低温条件下的实际使用工作情况,并在模拟高空条件下施加试验电压的情况。



  1. 机械性能试验
    主要测试项目和介绍如下:

冲击:目的是为了确定电连接器及其附件在承受粗鲁作业、运输和军事行动发生冲击时的适用性。

振动:目的是为了确定由电连接器在寿命期间可能遇到在主要频段或随机振动频段范围内及其幅度上受振动的影响情况

电缆拉脱:目的是考核电缆或电连接器承受偶然轴向张力负荷时的能力。

恒加速度:目的是用以验证电连接器承受预计的使用加速度环境的能力,以确保在此环境下产品结构和性能不发生失效。

撞击:目的是为了确定电连接器耐受在分离并落到地面上时可能遇到的撞击的能力。本试验仅适用于设计符合该项要求的电连接器。

机械寿命:目的是为了确定电连接器或接触件受到插合的分离循环的影响,这种插合的分离是摸拟电连接器使用期的机械寿命。

绝缘体安装板固定性:目的是为了确定电连接器中绝缘体的固定机构的适应性和绝缘体材料的强度,以及确立电连接器耐受组合的接触件插合和分离力产生的轴向负荷的能力。

接触件固定性:目的是在电连接器的接触件上施加一个轴向力,以确定电连接器耐受使接触件从电连接器绝缘体中的正确位置产生位移的力的能力和耐受接触件不脱出的能力。

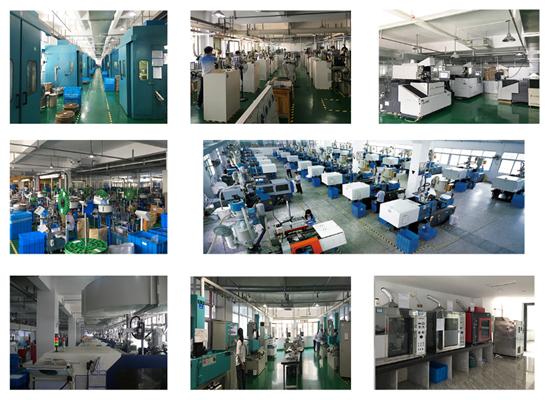

我司厂区面积超5万㎡,厂内的生产设备与技术是行业先进水平,为交期提供强有力的生产保障。同时还配备了多个检验室,检测员利用优质、专业的检测方式严格检测产品质量,由此保障产品出品质量。

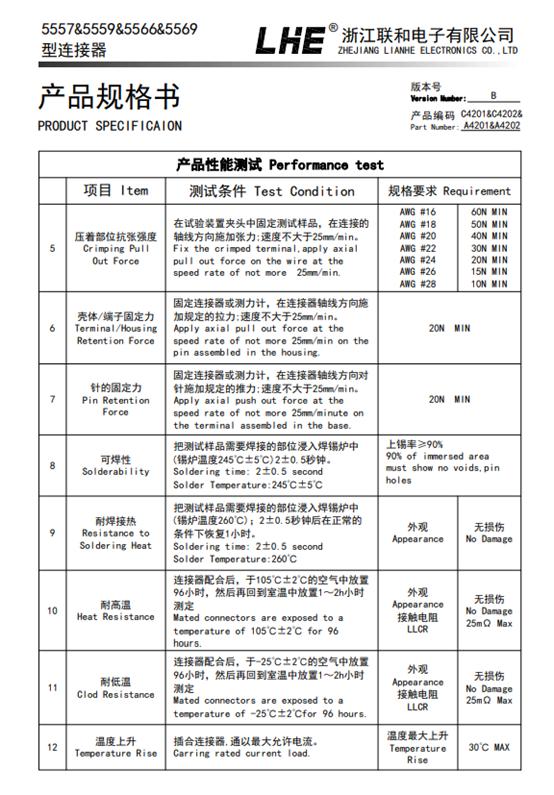

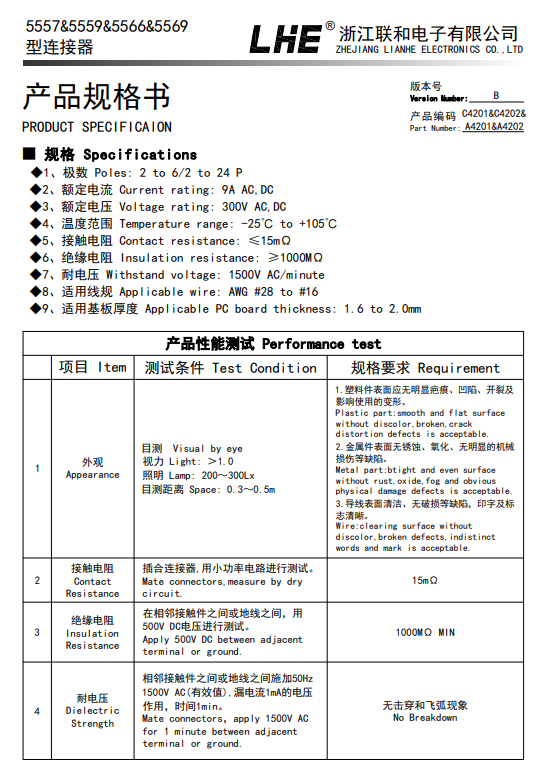

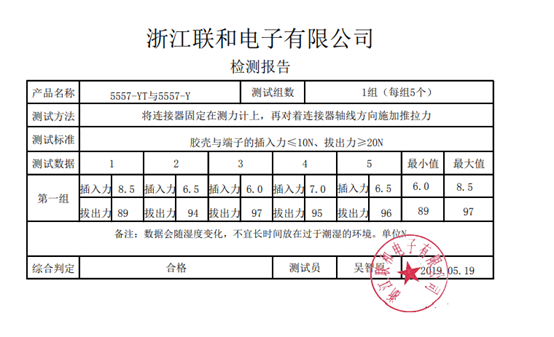

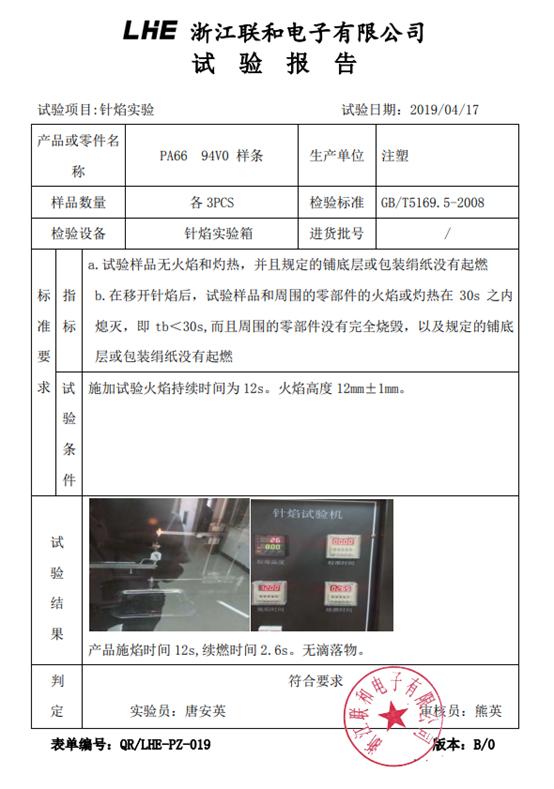

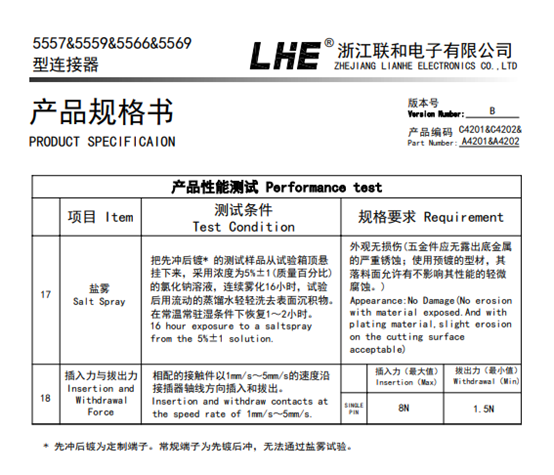

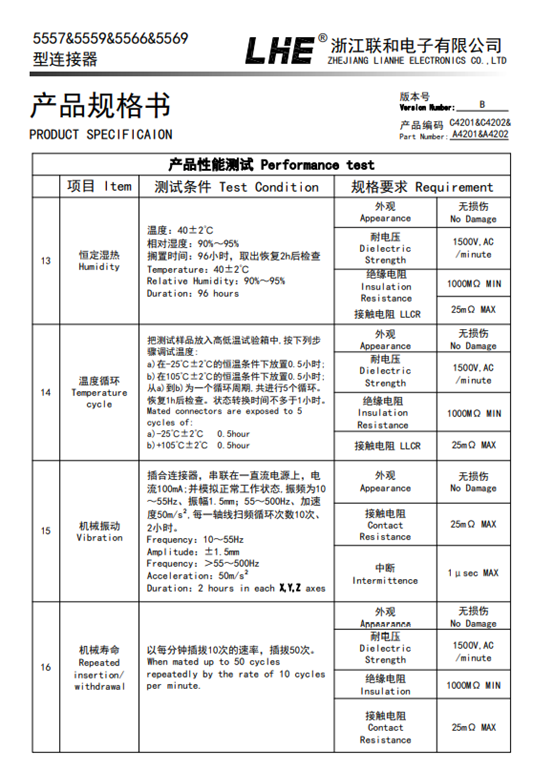

下面以5557&5559&5566&5569(注意中英文网址不一样,红字网址删除)这款产品为例,给大家展示下我们联和电子的产品性能测试(包括但不限于以下试验)
